Giải pháp chuyển nguồn tự động-ATS

1. Tủ ATS là gì

Tủ ATS là hệ thống chuyển đổi nguồn tự động, có tác dụng khi điện lưới mất thì máy phát tự động khởi động và đóng điện cho phụ tải. Khi nguồn lưới phục hồi thì hệ thống tự chuyển nguồn trở lại và tự động tắt máy phát.

Ngoài ra, Tủ chuyển đổi nguồn tự động thường có chức năng bảo vệ khi Điện Lưới và Điện Máy bị sự cố như: mất trung tính, mất pha, đảo pha, cao áp, thấp áo, cao tần số, thấp tần số…

2. Chức năng hoạt động của tủ ATS:

Khi xảy ra trường hợp mất điện, tủ ATS sẽ gửi tín hiệu sang máy phát để khởi động, sau khi máy phát hoạt động, tủ ATS sẽ so sánh các thông số cơ bản (điện áp, dòng điện, tần số), khi đã đạt ngưỡng cho phép, thì tủ ats sẽ đóng tải cho phép dòng điện từ máy phát đến phụ tải.

Khi điện lưới có lại, tủ ATS sẽ chuyển sang đóng tải bên nguồn điện lưới, để duy trì điện cho hệ thống phụ tải từ nguồn điện lưới, đồng thời gửi tín hiệu để tắt máy phát/

Ngoài ra tùy theo yêu cầu đặc biệt, có thể thiết kế tủ ATS hoạt động theo giờ để tránh trường hợp mất điện về đêm làm khởi động máy phát gây ồn khu dân cư hoặc chuyển sang khởi động máy phát cỡ nhỏ với độ ồn thấp để duy trì các tải cơ bản như camera, hệ thống chiếu sáng…

3. Trong tủ ATS bao gồm các thiết bị gì?

• Thiết bị đóng cắt chính: 1 ATS dạng bộ hoặc sử dụng 2 bộ ACB hoặc 2 Contactor.

Hiện tại đa số các dự án máy điện sẽ chọn ATS dạng bộ vì lý do tiết kiệm chi phí hơn so với ACB và nếu so với Contactor thì ATS dạng bộ sẽ sử dụng bền và có chức năng chuyển mạch bằng tay(manual)  khi xảy ra sự cố, việc có chức năng Manual rất quan trọng trong các dự án ở xa và những khu vực thường xuyên phải có điện

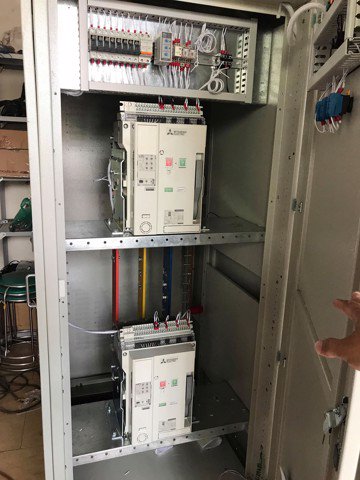

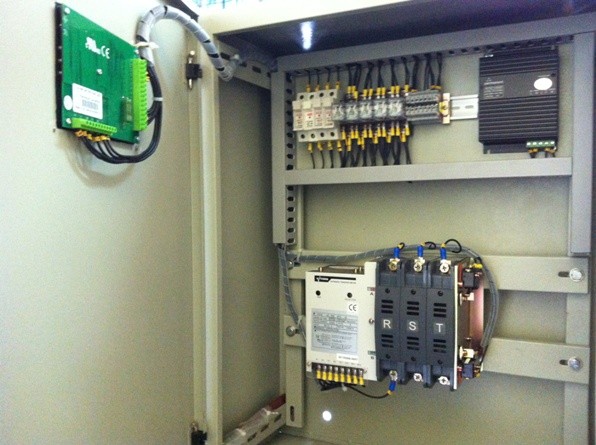

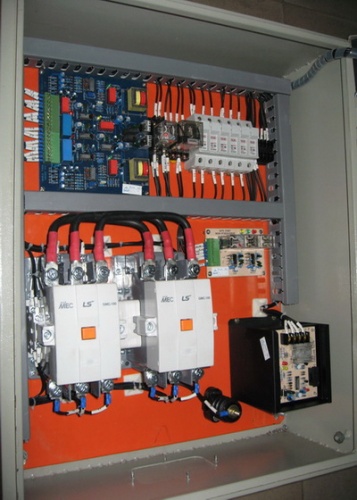

     H1-ATS dạng ACB                                H2-ATS dạng Contactor                                H3-ATS dạng bộ tích hợp

• Bộ điều khiển ATS:

Có thể điều khiển bằng PLC kết hợp với các bộ điều khiển bảo vệ pha, bảo vệ điện áp, bảo vệ dòng điện hoặc có thể sử dụng các bộ điều khiển ATS có sẵn trên thị trường.

• Đèn báo lưới, máy phát và đèn báo tải
• Đồng hồ hiển thị Volt- Ampe, nút chuyển mạch 3 vị trí..
• Bố trí thêm cầu chì bảo vệ ats và bộ điều khiển
• Relay kiếng: Tùy theo yêu cầu của tủ ATS có thể gắn thêm các Relay trung gian để bảo vệ và điều khiển ATS.

4. Một số sơ đồ đấu nối khi sử dụng ATS dạng bộ của Vitzro:

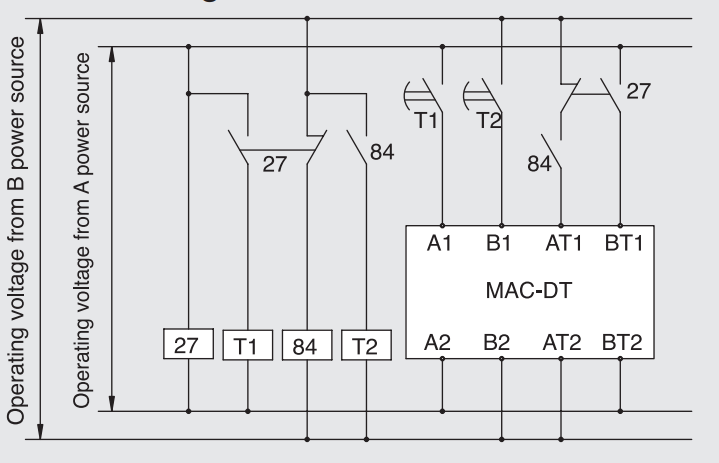

Đấu nối với relay kiếng và Timer:

• Ưu điểm:

+Chi phí thấp nhất

+Dễ dàng thay thế sữa chữa

• Khuyết điểm:

+Không có các chức năng bảo vệ áp, dòng, tần số (Có thể kết hợp với các bộ bảo vệ pha, bảo vệ dòng nhưng có thể sẽ tăng giá thành tủ điều khiển)

Nguồn A: Là nguồn ưu tiên, đa số sẽ là nguồn lưới
Nguồn B: Là nguồn dự phòng (máy phát điện)

• Nguyên lý hoạt động:

Khi nguồn A mất điện, máy phát được khởi động sẽ cấp nguồn vào Relay “84”, các tiếp điểm thường hở của relay sẽ đóng lại làm cấp điện cho Timer- bộ định thời gian “T2” và căp chân AT1-AT2: đây là cặp chân Ngắt nguồn A của ATS- Vitzro, ATS sẽ quay lại trạng thái “OFF”- trạng thái không dẫn nguồn A và nguồn B. Khi Timer “T2” đếm đủ thời gian thì tiếp điểm T2 sẽ đóng lại và cấp điện cho B1-B2, ATS chuyển sang trạng thái “ON” tại B

Khi nguồn A có điện lại, sẽ có điện tại relay “27”, hở mạch relay “84” thực hiện quy trình tương tự và ATS sẽ chuyển sang trạng thái “ON” tại A.

Sử dụng các bộ điều khiển ATS chuyên dụng:

• Ưu điểm:

+Dễ sử dụng chỉ việc đấu nối theo sơ đồ nhà sản xuất cung cấp

+Mẫu mã thiết kế đẹp

• Khuyết điểm:

+Giá thì cao hơn so với Relay kiếng

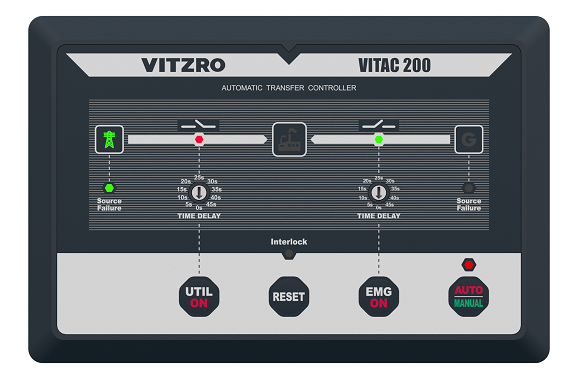

Bộ điều khiển ATS của Vitzro- Vitac 200
