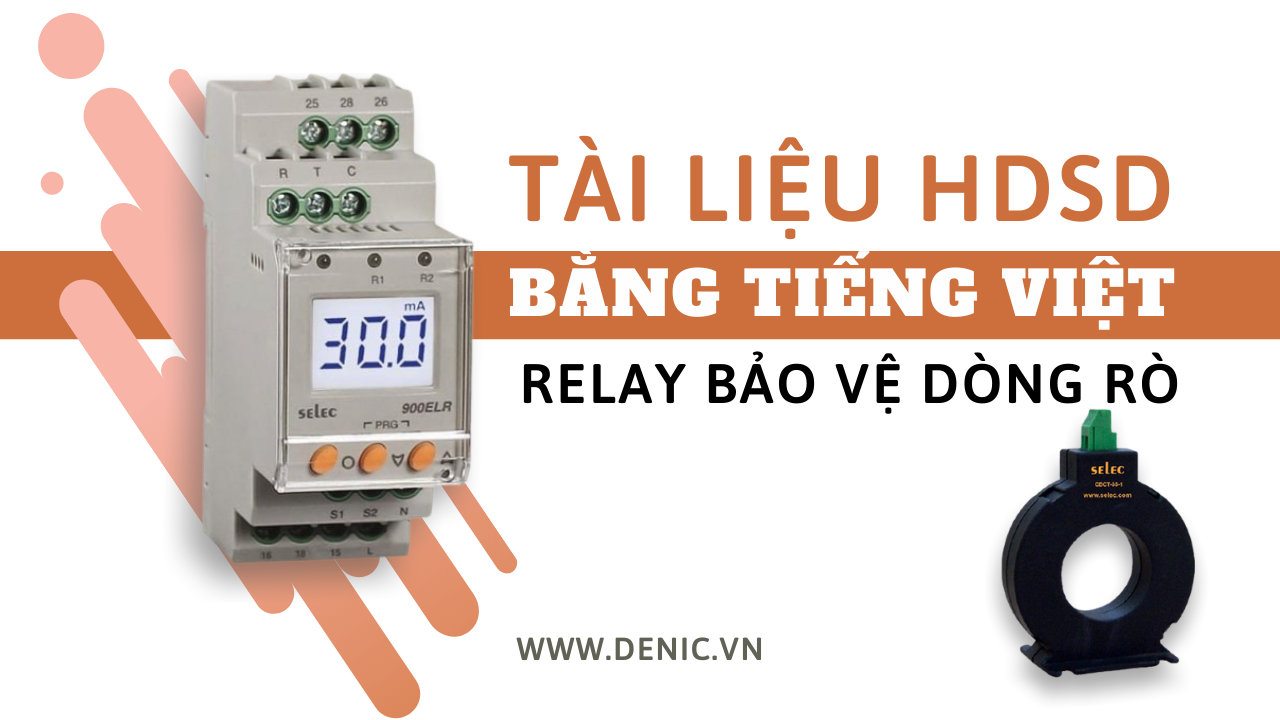

RELAY 900ELR - THIẾT BỊ BẢO VỆ DÒNG RÒ CHÍNH HÃNG SELEC

Relay dòng rò được dùng để đo đạc và cảnh báo khi giá trị dòng rò rỉ điện vượt trên ngưỡng cài đặt. Bài viết giới thiệu thiết bị bảo vệ dòng rò chuyên dụng của Selec, bao gồm thông số kỹ thuật và hướng dẫn sử dụng.

DATASHEET VÀ TÀI LIỆU HƯỚNG DẪN SỬ DỤNG => 900ELR

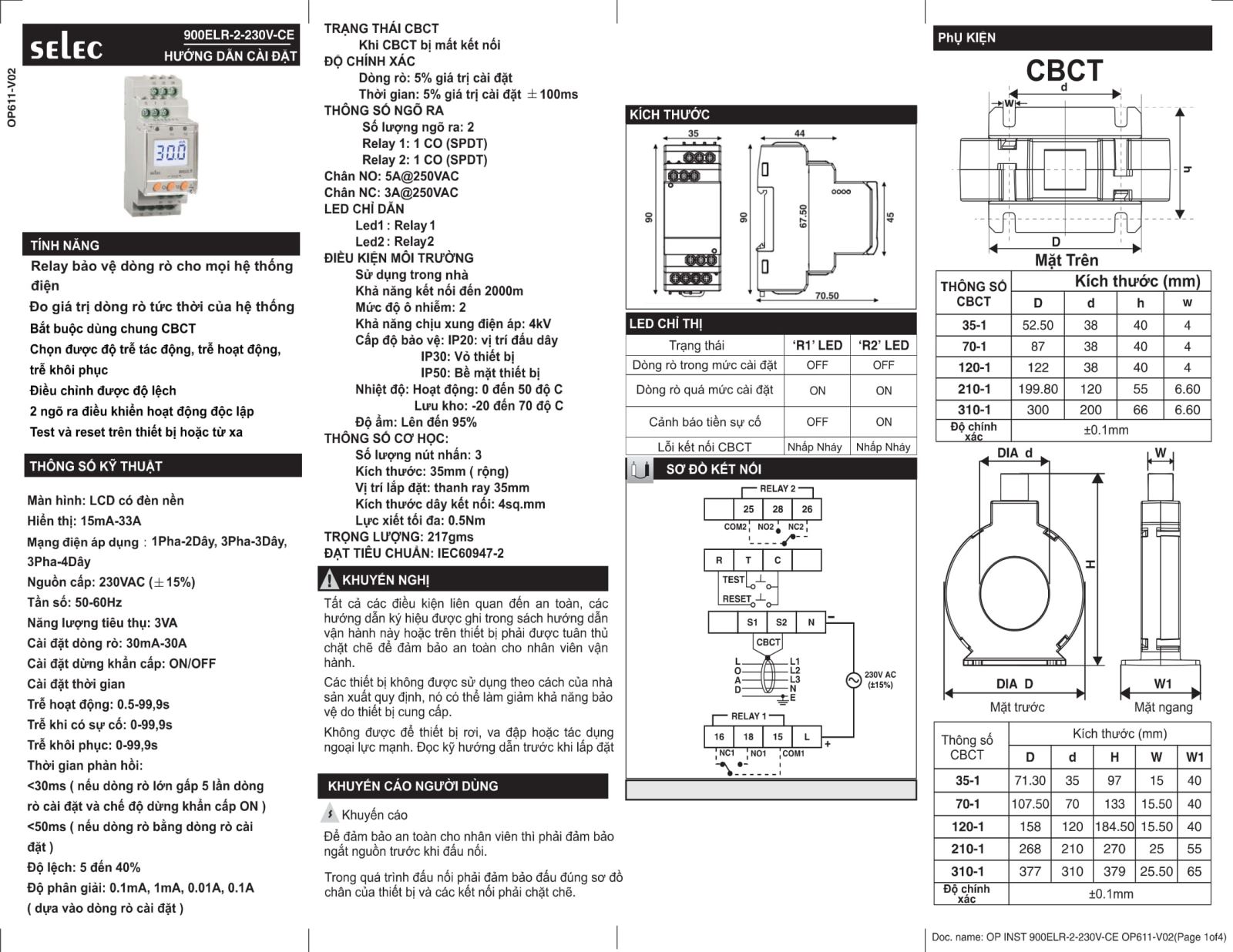

DOWNLOAD: HƯỚNG DẪN SỬ DỤNG TIẾNG VIỆT RELAY BẢO VỆ DÒNG RÒ SELEC 900ELR

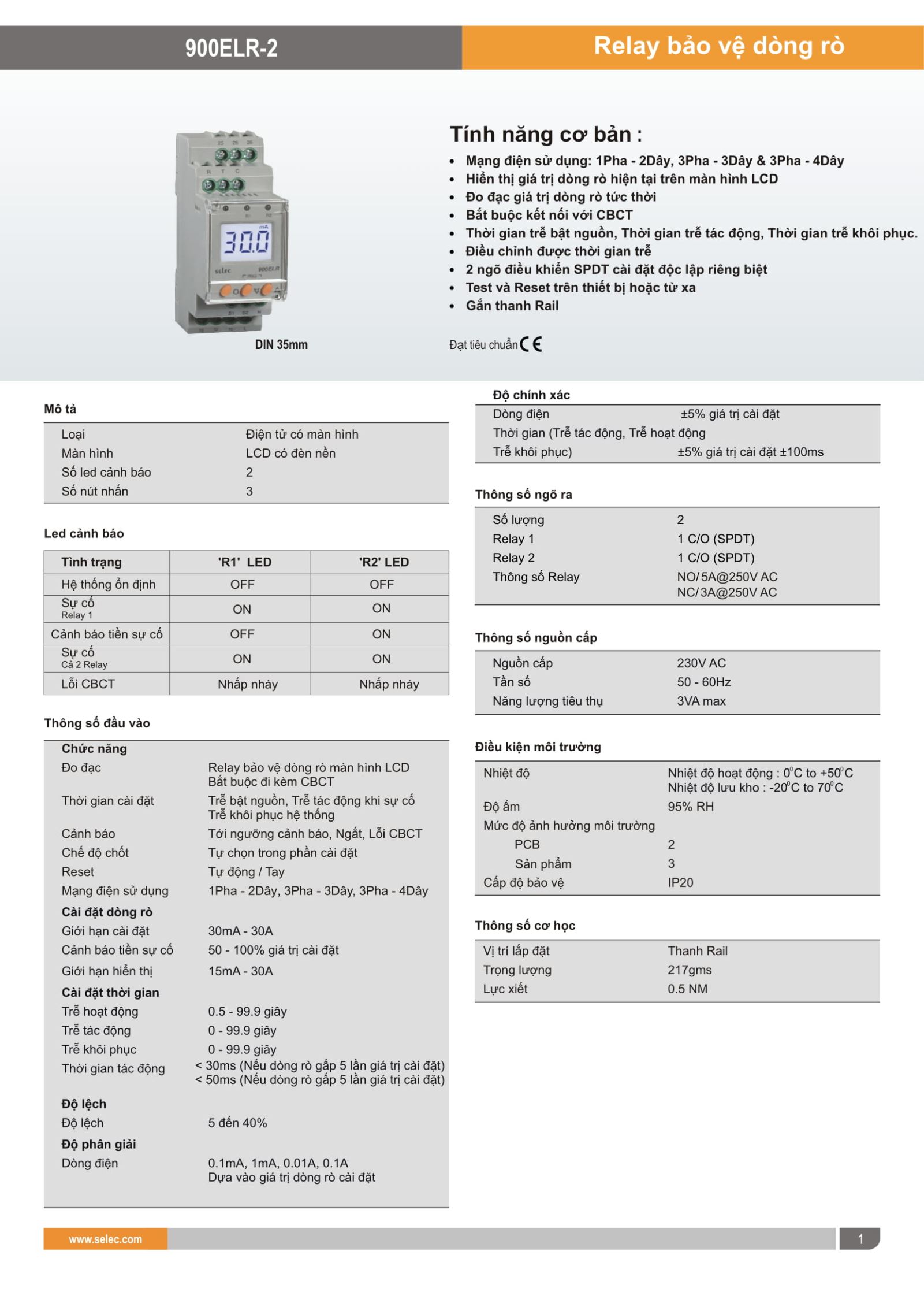

DOWNLOAD: DATASHEET TIẾNG VIỆT RELAY BẢO VỆ DÒNG RÒ SELEC 900ELR

1. Tính năng cơ bản

• Mạng điện sử dụng: 1Pha - 2Dây, 3Pha - 3Dây & 3Pha – 4Dây
• Hiển thị giá trị dòng rò hiện tại trên màn hình LCD
• Đo đạc giá trị dòng rò tức thời
• Bắt buộc kết nối với CBCT
• Thời gian trễ bật nguồn, thời gian trễ tác động, thời gian trễ khôi phục.
• Điều chỉnh được thời gian trễ
• 2 ngõ điều khiển SPDT cài đặt độc lập riêng biệt
• Test và Reset trên thiết bị hoặc từ xa
• Gắn thanh Rail

2. Chức năng

• Đo đạc: Relay bảo vệ dòng rò màn hình LCD
• Dùng kèm CBCT
• Thời gian cài đặt: Trễ bật nguồn, trễ tác động khi sự cố, trễ khôi phục hệ thống
• Cảnh báo:  Tới ngưỡng cảnh báo, Ngắt, Lỗi CBCT
• Chế độ chốt: Tự chọn trong phần cài đặt
• Reset: Tự động /Tay
• Mạng điện sử dụng: 1Pha - 2Dây, 3Pha - 3Dây, 3Pha - 4Dây

3. Cài đặt dòng rò

• Giới hạn cài đặt: 30mA - 30A
• Cảnh báo tiền sự cố: 50 - 100% giá trị cài đặt
• Giới hạn hiển thị: 15mA - 30A

4. Cài đặt thời gian

• Trễ hoạt động 0.5 - 99.9 giây
• Trễ tác động 0 - 99.9 giây
• Trễ khôi phục 0 - 99.9 giây

5. Thời gian tác động

• < 30ms (Nếu dòng rò gấp 5 lần giá trị cài đặt)
• < 50ms (Nếu dòng rò gấp 5 lần giá trị cài đặt)

6. Độ lệch

• 5 đến 40%

7. Độ phân giải

• Dòng điện: 0.1mA, 1mA, 0.01A, 0.1A Dựa vào giá trị dòng rò cài đặt

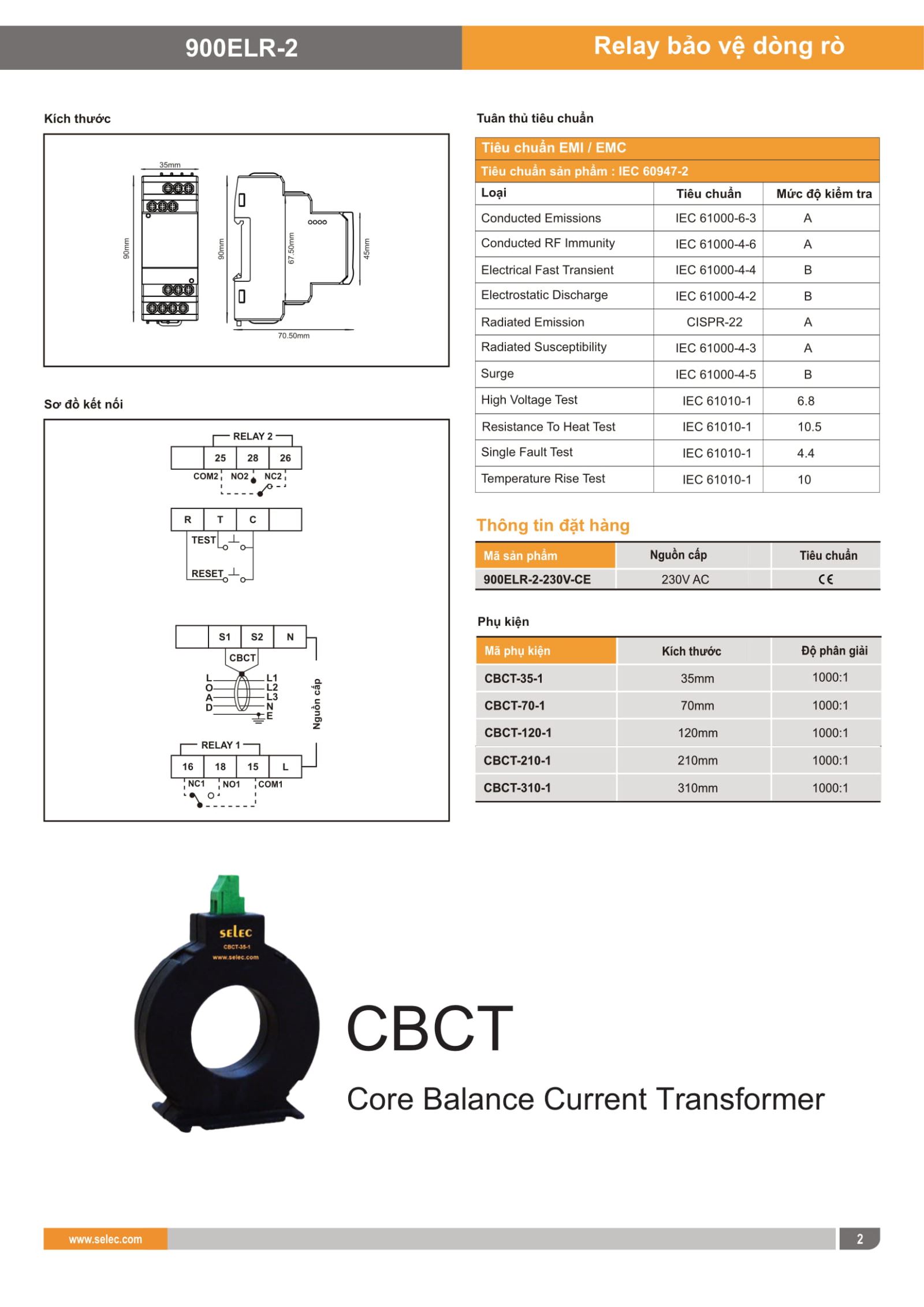

8. BẢN VẼ KỸ THUẬT

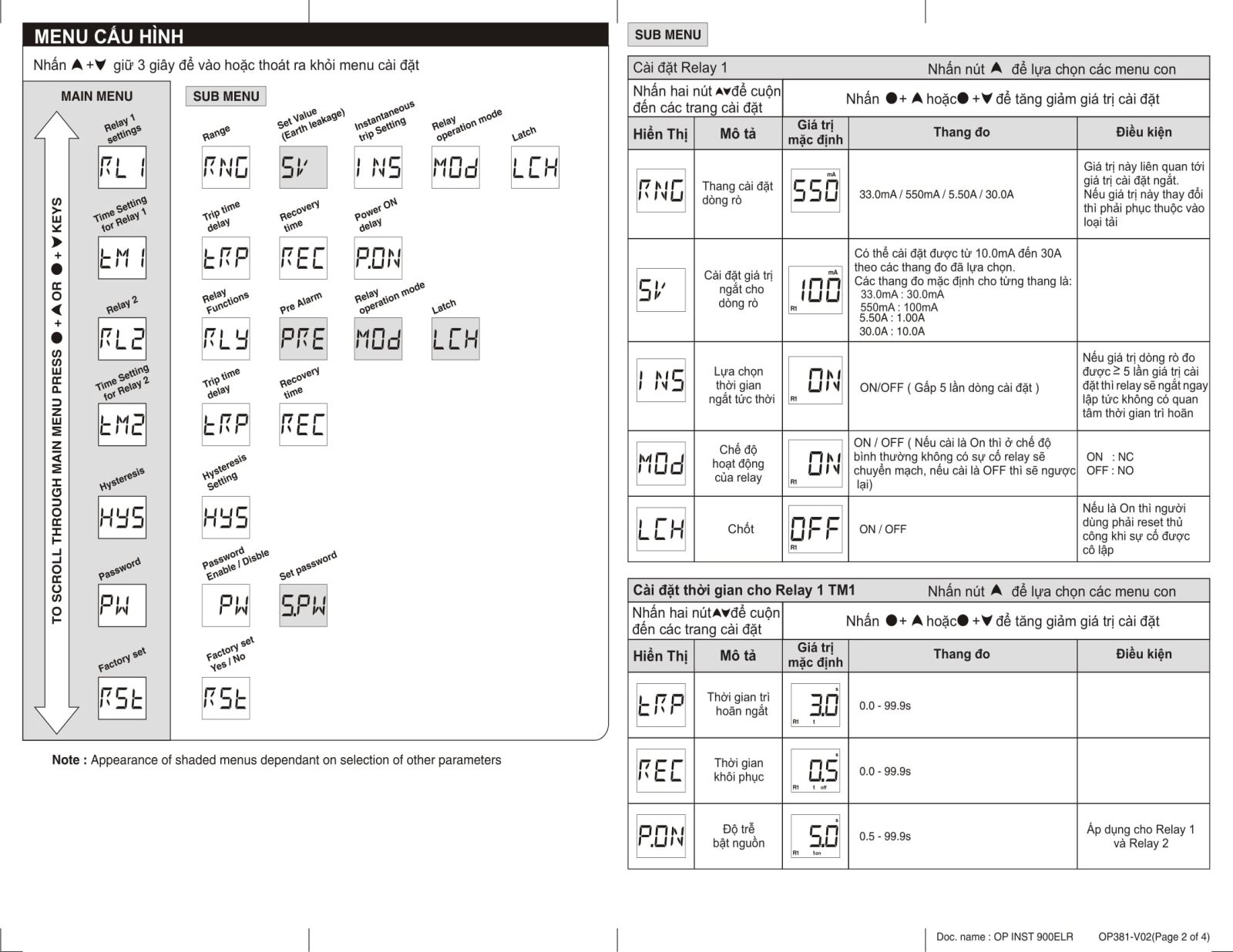

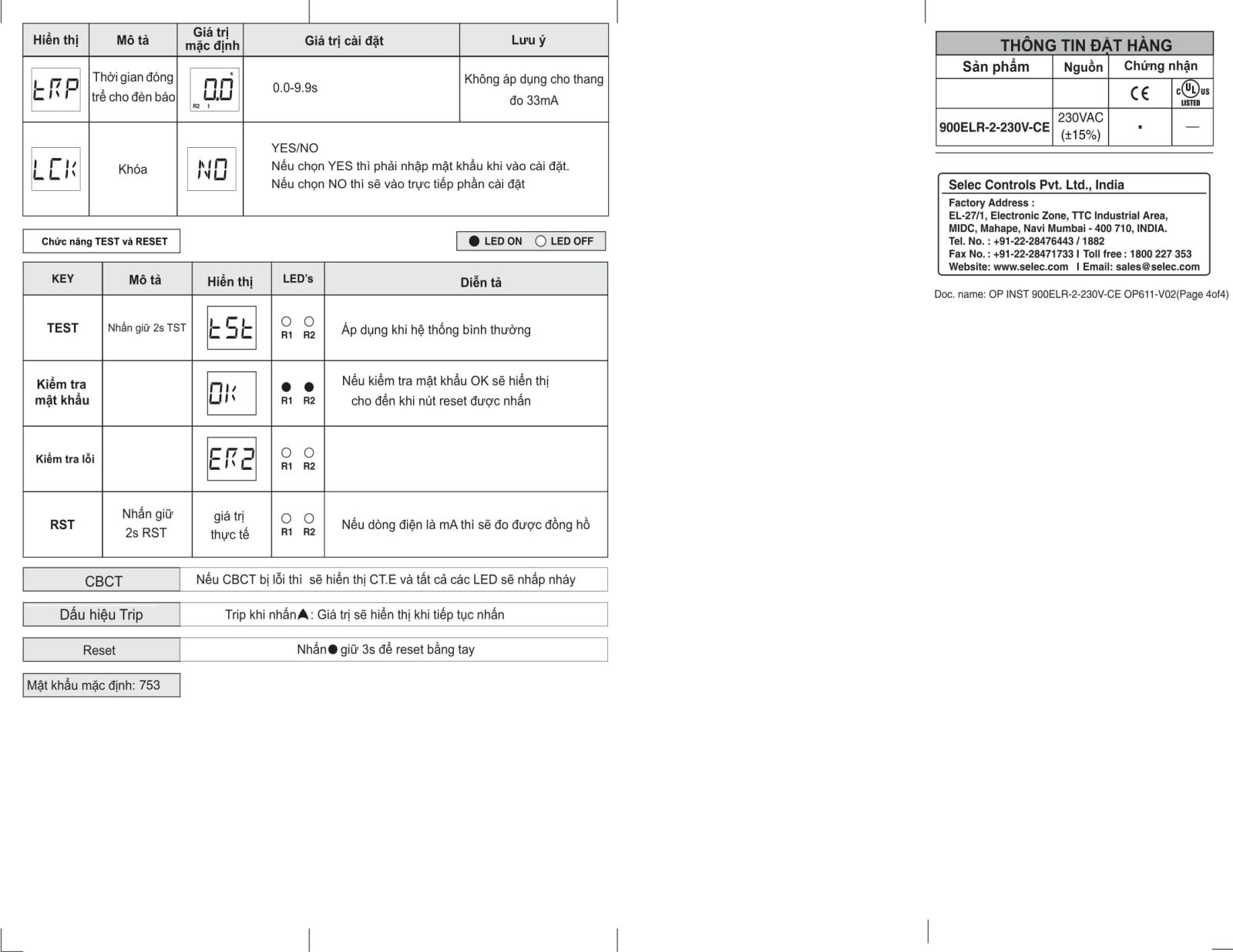

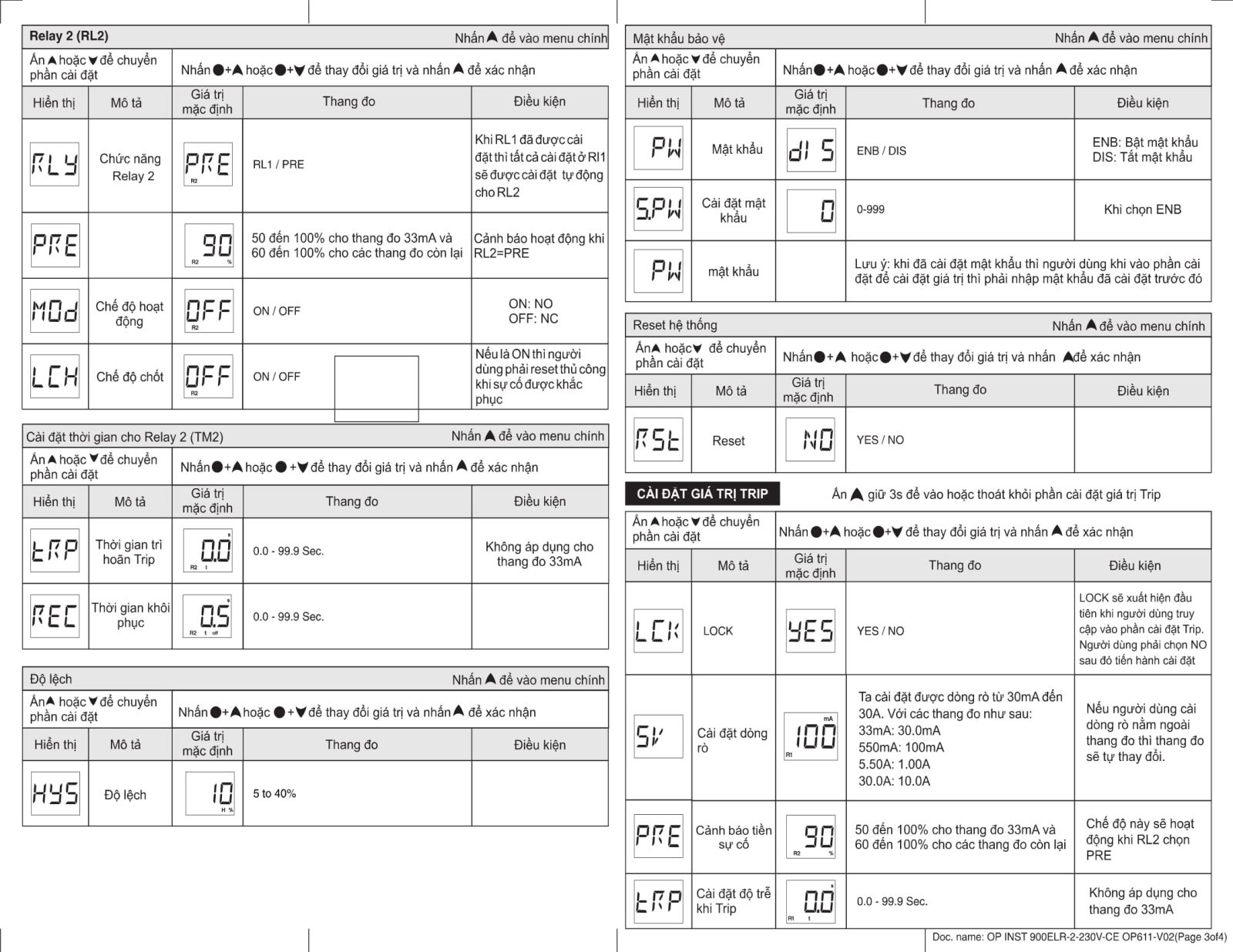

10. HƯỚNG DẪN CÀI ĐẶT

Trên đây là toàn bộ tài liệu về thiết bị bảo vệ dòng rò 900ELR của Selec. Nếu còn bất cứ thắc mắc nào, bạn có thể liên hệ kỹ thuật viên của chúng tôi trong giờ hành chính để được hỗ trợ nhanh:  0907.996.675 (zalo) hoặc Denic.selec@danhdang
