Đồng hồ đa chức năng MFM386-E-CE-CL02: Giải pháp đo lường năng lượng tiên tiến

Đồng hồ đa chức năng MFM386-E-CE-CL02 từ Selec Controls là thiết bị đo lường điện năng hiện đại, được thiết kế để đáp ứng nhu cầu giám sát và quản lý năng lượng trong các hệ thống công nghiệp, thương mại và dân dụng. Với độ chính xác cao, tính năng linh hoạt và khả năng tích hợp mạnh mẽ, sản phẩm này là lựa chọn lý tưởng cho các ứng dụng yêu cầu hiệu suất và độ tin cậy, đặc biệt trong bối cảnh ngành điện lực tại Việt Nam.

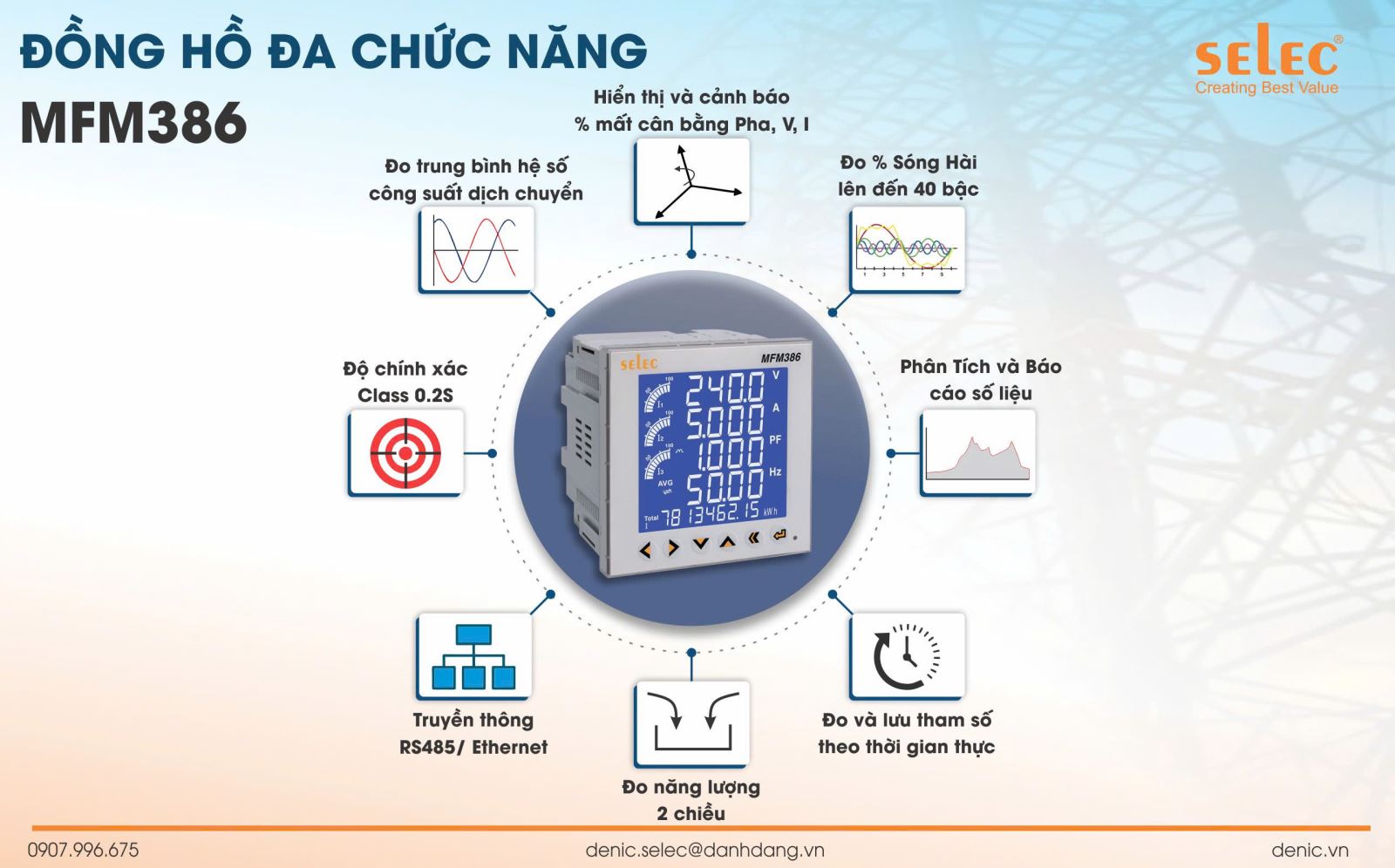

1. Tính năng nổi bật

• Đo lường toàn diện: Hỗ trợ đo lường True RMS cho các mạng 3P4W, 3P3W, 1P2W (L-N, L-L), bao gồm điện áp, dòng điện, công suất (chủ động, phản kháng, biểu kiến), tần số, và hệ số công suất. Độ chính xác đạt Class 0.2S cho năng lượng chủ động (IEC62053-22) và Class 1 cho năng lượng phản kháng (IEC62053-23).
• Màn hình LCD thông minh: Màn hình LCD âm bản (màu xanh) với đèn nền, hiển thị 4 dòng (4 chữ số) và dòng cuối 9 chữ số, cùng biểu đồ thanh cho tải từng pha. Hỗ trợ chế độ cuộn tự động hoặc cố định.
• Cảnh báo đa dạng: Cung cấp 34 loại cảnh báo có thể cấu hình (quá áp, thấp áp, quá dòng, v.v.) với mức ưu tiên do người dùng chọn, tích hợp đầu ra số (DO) để kích hoạt thiết bị bên ngoài.
• Kết nối hiện đại: Hỗ trợ giao tiếp RS485 Modbus RTU (tốc độ baud từ 9600 đến 115200 bps) và Ethernet TCP (10/100 Mbps), cho phép tích hợp dễ dàng vào hệ thống SCADA hoặc BMS.
• Đo lường nhu cầu (Demand): Theo dõi các giá trị nhu cầu tối đa, tối thiểu, hiện tại, trước đó và dự đoán cho công suất và dòng điện, hỗ trợ các phương pháp như Sliding, Fixed, và Thermal.
• Tích hợp I/O linh hoạt: Bao gồm 2 đầu vào số (DI) và 2 đầu ra số (DO), với tùy chọn mô-đun mở rộng (2DI+4RO, 2DI+2DO+1AI+1AO).

2. Ưu điểm vượt trội

• Độ bền và an toàn: Thiết kế đạt chuẩn IP65 (mặt trước) và IP20 (mặt sau), chịu được môi trường khắc nghiệt (-10°C đến 55°C, độ ẩm tối đa 85%). Tuân thủ các tiêu chuẩn quốc tế như IEC 61557-12, IEC 61010-1, và CE, RoHS.
• Dễ dàng cài đặt và vận hành: Kích thước nhỏ gọn (96x96 mm), gắn bảng điều khiển với kẹp và vòng đệm, cùng hướng dẫn đấu dây chi tiết. Giao diện 6 phím chuyên dụng giúp truy cập nhanh các thông số và chế độ cấu hình.
• Bảo mật cao: Hỗ trợ khóa cấu hình, vô hiệu hóa cổng RS485 qua phím mặt trước, và cập nhật firmware qua Ethernet, đảm bảo an toàn dữ liệu và vận hành.
• Đồng hồ thời gian thực (RTC): Cho phép ghi dấu thời gian (timestamp) cho các giá trị cực đại/cực tiểu và nhu cầu đỉnh, hỗ trợ phân tích dữ liệu chính xác.
• Chế độ tự kiểm tra: Tích hợp chế độ Self-Test để phát hiện lỗi phần cứng, phần mềm, và giao tiếp, hiển thị mã lỗi chi tiết (RAM, RTC, calibration, v.v.).

3. Ứng dụng thực tiễn

• Hệ thống điện lực Việt Nam: Trong bối cảnh Việt Nam đang hiện đại hóa lưới điện thông minh (smart grid) và tăng cường tích hợp năng lượng tái tạo, MFM386-E-CE-CL02 được sử dụng tại các trạm biến áp, trạm trung thế, và hệ thống phân phối của Tổng Công ty Điện lực (EVN). Tính năng đo lường bốn góc phần tư và ghi dấu thời gian hỗ trợ giám sát năng lượng hai chiều từ các nguồn năng lượng mặt trời hoặc gió hòa lưới, đảm bảo tuân thủ các quy định của Quyết định 13/2020/QĐ-TTg về cơ chế khuyến khích phát triển điện mặt trời. Hệ thống cảnh báo (quá áp, thấp áp, mất pha) giúp phát hiện sự cố lưới điện nhanh chóng, đặc biệt tại các khu vực nông thôn hoặc miền núi nơi lưới điện thường không ổn định.
• Công nghiệp sản xuất: Giám sát năng lượng trong các nhà máy sản xuất thép, xi măng, hoặc thực phẩm, giúp tối ưu hóa lịch vận hành và giảm chi phí phạt do vượt ngưỡng công suất, phù hợp với chính sách giá điện theo khung giờ cao điểm của EVN.
• Tòa nhà thương mại và trung tâm dữ liệu: Theo dõi năng lượng ở các trung tâm thương mại, văn phòng, hoặc trung tâm dữ liệu, hỗ trợ tính toán chi phí điện theo nhiều mức giá (Multi-Tariff), đáp ứng nhu cầu quản lý năng lượng tại các thành phố lớn như Hà Nội và TP.HCM.
• Năng lượng tái tạo: Đo lường năng lượng nhập/xuất trong các trang trại điện mặt trời tại Ninh Thuận, Bình Thuận, hoặc các dự án điện gió ngoài khơi, hỗ trợ quản lý lưới điện thông minh và tối ưu hóa sản lượng.
• Hạ tầng công cộng: Ứng dụng trong bệnh viện, trường học, hoặc nhà ga tại Việt Nam để đảm bảo nguồn điện ổn định, bảo vệ thiết bị nhạy cảm như máy móc y tế hoặc hệ thống HVAC trước các sự cố lưới điện thường gặp vào mùa mưa bão.
• Quản lý năng lượng nông nghiệp: Giám sát năng lượng cho hệ thống bơm tưới tiêu tại các vùng Đồng bằng sông Cửu Long, giúp nông dân tối ưu hóa chi phí điện trong bối cảnh giá điện tăng.
• Công nghiệp hàng hải: Sử dụng trên tàu biển hoặc cảng biển tại Hải Phòng, Đà Nẵng, phù hợp với môi trường ẩm ướt và khắc nghiệt nhờ chuẩn IP65.

4. Lợi ích cho người dùng

• Tối ưu hóa chi phí trong hệ thống điện lực Việt Nam: Đo lường chính xác năng lượng nhập/xuất và phân tích nhu cầu (Peak, Predictive Demand) giúp các đơn vị điện lực và khách hàng công nghiệp tránh phí phạt do vượt ngưỡng công suất, đặc biệt trong khung giờ cao điểm theo biểu giá điện của EVN. Tính năng Multi-Tariff hỗ trợ tính toán chi phí điện theo các khung giờ (bình thường, cao điểm, thấp điểm), phù hợp với chính sách giá điện hiện hành, giúp tiết kiệm đáng kể chi phí vận hành tại các nhà máy, tòa nhà, hoặc trang trại năng lượng tái tạo.
• Nâng cao độ tin cậy lưới điện: Cảnh báo tức thời (34 loại) và ghi dấu thời gian cho các sự cố như mất pha, đảo cực CT, hoặc vượt ngưỡng điện áp/dòng điện giúp các đơn vị điện lực phát hiện và khắc phục nhanh các sự cố lưới, đặc biệt tại các khu vực miền núi hoặc nông thôn Việt Nam, nơi thường xuyên xảy ra mất điện do thời tiết hoặc quá tải. Điều này giảm thiểu thời gian ngừng hoạt động và tăng độ tin cậy cho khách hàng.
• Hỗ trợ hiện đại hóa lưới điện thông minh: Kết nối RS485/Ethernet cho phép tích hợp với hệ thống SCADA của EVN, hỗ trợ giám sát từ xa và tự động hóa tại các trạm biến áp hoặc trung tâm điều khiển. Điều này phù hợp với chiến lược chuyển đổi số và xây dựng lưới điện thông minh của Việt Nam đến năm 2030, theo Quy hoạch Phát triển Điện lực Quốc gia.
• Cải thiện chất lượng điện năng: Đo lường THD (tổng méo hài) và hài bậc cao (lên đến bậc 40) cung cấp dữ liệu chi tiết về chất lượng điện, giúp các đơn vị điện lực xác định nguyên nhân gây nhiễu (do tải phi tuyến như biến tần, động cơ) và triển khai biện pháp cải thiện, đặc biệt tại các khu công nghiệp lớn ở Bình Dương, Đồng Nai.
• Linh hoạt cho đa dạng ứng dụng tại Việt Nam: Hỗ trợ cấu hình linh hoạt (CT/PT tỷ lệ, mạng 1P2W/3P4W) phù hợp với cả hệ thống điện dân dụng nhỏ (nhà ở, trang trại) và hệ thống công nghiệp lớn (nhà máy, trạm biến áp). Mô-đun I/O mở rộng đáp ứng nhu cầu giám sát phức tạp tại các dự án năng lượng tái tạo hoặc khu công nghiệp.
• Bảo vệ thiết bị và an toàn vận hành: Tính năng phát hiện đảo cực CT, mất pha, và bảo mật (khóa RS485) bảo vệ thiết bị điện lực và dữ liệu, đảm bảo an toàn cho kỹ sư vận hành trong môi trường điện áp cao, phù hợp với các tiêu chuẩn an toàn của EVN.
• Bảo trì dễ dàng, tiết kiệm chi phí: Chế độ tự kiểm tra (Self-Test) và cập nhật firmware qua Ethernet giảm thiểu thời gian và chi phí bảo trì, đặc biệt tại các trạm điện vùng sâu vùng xa ở Việt Nam. Thiết kế tháo lắp pin RTC đơn giản kéo dài tuổi thọ thiết bị, phù hợp với điều kiện bảo trì hạn chế ở một số khu vực.

5. Thông số kỹ thuật chính

• Điện áp đầu vào: 35-480V AC (L-L), 277V AC (L-N) cho CAT III; 600V AC (L-L), 347V AC (L-N) cho CAT II.
• Dòng điện đầu vào: Nominal 5A (tối thiểu 5mA, tối đa 6A), CT sơ cấp/thứ cấp lập trình được.
• Nguồn phụ: 40-300V AC/DC, công suất tiêu thụ <6VA/2W.
• Kích thước và trọng lượng: 96x96 mm, khoảng 350g.
• Pin: Pin lithium CR3032 cho RTC.
• Môi trường hoạt động: Nhiệt độ -10°C đến 55°C, độ ẩm tối đa 85% (không ngưng tụ).

6. Kết luận

Đồng hồ đa chức năng MFM386-E-CE-CL02 là giải pháp đo lường năng lượng tiên tiến, đáp ứng nhu cầu giám sát và quản lý năng lượng trong bối cảnh hiện đại hóa ngành điện lực Việt Nam. Với độ chính xác cao, khả năng tích hợp hiện đại, và thiết kế bền bỉ, sản phẩm không chỉ tối ưu hóa chi phí mà còn nâng cao độ tin cậy và chất lượng lưới điện. Để biết thêm chi tiết, vui lòng truy cập www.selec.com hoặc liên hệ hotline 0906701 525
